顯卡的工作原理

　　1.從總線(bus)進入GPU(Graphics Processing Unit，圖形處理器)：將CPU送來的數據送到北橋(主橋)再送到GPU(圖形處理器)里面進行處理。  顯卡知識

　　2.從 video chipset(顯卡芯片組)進入video RAM(顯存)：將芯片處理完的數據送到顯存。

　　3.從顯存進入Digital Analog Converter (= RAM DAC，隨機讀寫存儲數—模轉換器)：從顯存讀取出數據再送到RAM DAC進行數據轉換的工作(數字信號轉模擬信號)。但是如果是DVI接口類型的顯卡，則不需要經過數字信號轉模擬信號。而直接輸出數字信號。

　　4.從DAC 進入顯示器(Monitor)：將轉換完的模擬信號送到顯示屏。

　　顯示效能是系統效能的一部份，其效能的高低由以上四步所決定，它與顯示卡的效能(video performance)不太一樣，如要嚴格區分，顯示卡的效能應該受中間兩步所決定，因?yàn)檫@兩步的資料傳輸都是在顯示卡的內部。第一步是由CPU(運算器和控制器一起組成的計算機的核心，稱為微處理器或中央處理器)進入到顯示卡里面，

　　最后一步是由顯示卡直接送資料到顯示屏上。

　　顯卡的基本結構

　　GPU介紹

　　GPU全稱是Graphic Processing Unit，中文翻譯為“圖形處理器”。GPU是相對于CPU的一個概念，由于在現代的計算機中(特別是家用系統，游戲的發燒友)圖形的處理變得越來越重要，需要一個專門的圖形核心處理器。NVIDIA公司在發布GeForce 256圖形處理芯片時首先提出的概念。GPU使顯卡減少了對CPU的依賴，并進行部分原本CPU的工作，尤其是在3D圖形處理時。GPU所采用的核心有硬件T&L(幾何轉換和光照處理)、立方環境材質貼圖和頂點混合、紋理壓縮和凹凸映射貼圖、雙重紋理四像素256位渲染引擎等，而硬件T&L可以說是GPU的標志。GPU的生產主要由nVIDIA與AMD兩家廠商生產。

　　顯存

　　顯存是顯示內存的簡稱。其主要功能就是暫時儲存顯示芯片要處理的數據和處理完畢的數據。圖形核心的性能愈強，需要的顯存也就越多。以前的顯存主要是SDR的，容量也不大。2012年市面上的顯卡大部分采用的是DDR3顯存，最新的顯卡則采用了性能更為出色的GDDR5顯存。

　　顯卡BIOS

　　與驅動程序之間的控制程序，另外還儲存有顯示卡的型號、規格、生產廠家及出廠時間等信息。打開計算機時，通過顯示BIOS 內的一段控制程序，將這些信息反饋到屏幕上。早期顯示BIOS是固化在ROM 中的，不可以修改，而截至2012年底,多數顯示卡采用了大容量的EPROM，即所謂的Flash BIOS，可以通過專用的程序進行改寫或升級。

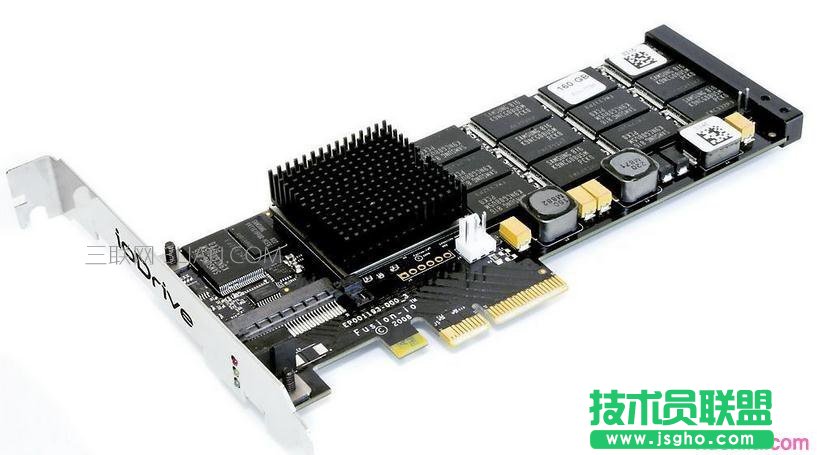

　　顯卡PCB板

　　就是顯卡的電路板，它把顯卡上的各個部件連接起來。功能類似主板。

　　顯卡的分類

　　一、集成顯卡

　　集成顯卡是將顯示芯片、顯存及其相關電路都集成在主板上，與其融為一體;集成顯卡的顯示芯片有單獨的，但大部分都集成在主板的北橋芯片中;一些主板集成的顯卡也在主板上單獨安裝了顯存，但其容量較小，集成顯卡的顯示效果與處理性能相對較弱，不能對顯卡進行硬件升級，但可以通過CMOS調節頻率或刷入新BIOS文件實現軟件升級來挖掘顯示芯片的潛能。

　　集成顯卡的優點：是功耗低、發熱量小、部分集成顯卡的性能已經可以媲美入門級的獨立顯卡，所以不用花費額外的資金購買獨立顯卡。

　　集成顯卡的缺點：性能相對略低，且固化在主板或CPU上，本身無法更換，如果必須換，就只能換主板。

　　二、獨立顯卡

　　獨立顯卡是指將顯示芯片、顯存及其相關電路單獨做在一塊電路板上，自成一體而作為一塊獨立的板卡存在，它需占用主板的擴展插槽(ISA、PCI、AGP或PCI-E)。

　　獨立顯卡的優點：?jiǎn)为?dú)安裝有顯存，一般不占用系統內存，在技術上也較集成顯卡先進得多，比集成顯卡能夠得到更好的顯示效果和性能，容易進行顯卡的硬件升級。

　　獨立顯卡的缺點：系統功耗有所加大，發熱量也較大，需額外花費購買顯卡的資金，同時(特別是對筆記本電腦)占用更多空間。

　　由于顯卡性能的不同對于顯卡要求也不一樣，所以現在獨立顯卡實際分為兩類，一類專門為游戲設計的娛樂顯卡，一類則是用于繪圖和3D渲染的專業顯卡。當前性能最強用于游戲的獨立顯卡分別是英偉達的GTX690和AMD的HD7990，而目前用于3D繪圖的獨立顯卡則是英偉達的Q6000。  顯卡知識

　　三、核芯顯卡
