基于IEEE 802.16協議族的WiMAX網絡將按照固定、游牧、移動的趨勢發展，其中802.16e協議是面向全面移動性的。802.16e對接口物理媒體控制層（PHY）做了重大改進，并在媒體接入控制層（MAC）增加了切換流程等新特性。文中給出了WiMAX的網絡系統結構，詳細描述了WiMAX網絡系統結構中有關系統內和系統間兩種主要的切換方式，介紹了其切換機制，并給出了其切換流程圖和主要切換步驟。

1、引言

隨著IEEE 802.16e標準的正式通過[1]，無線城域網（Wireless MAN）的發展進入到一個新階段，即全面支持移動性階段。為支持6GHz以下最高120km/h的移動速度，802.16e對物理層（PHY）做了重大改進，并在媒體接入控制層（MAC）增加了切換流程等新特性。從協議進展的歷程可以看出，WiMAX網絡的發展趨勢為固定→游牧→移動[2]，并將最終成為全面支持移動性的網絡。WiMAX網絡具備支持漫游和移動業務的能力，其移動性管理對網絡結構產生了較大的影響，移動性管理主要是在整個服務網絡內有效的支持終端的漫游和移動，涉及位置管理和切換管理兩部分。其中切換管理是在終端移動狀態下，保障激活業務的服務質量，將對WiMAX網絡結構以及組網方式有著重要的影響[3]。

2、WiMAX網絡系統結構

作為WiMAX網絡的參考架構，整個網絡分成接入網（WiMAX_AN）和核心網（WiMAX_CSN）兩大部分，WiMAX網絡系統結構如圖1所示。

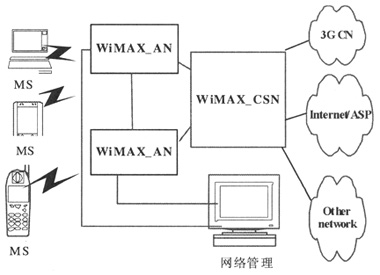

圖1　WiMAX網絡系統結構

WiMAX網絡系統結構主要包括WiMAX接入網（WiMAX_AN）和WiMAX核心網（WiMAX_CSN）。WiMAX_AN為WiMAX用戶提供無線接入，主要包括基站、基站控制器、接入網關等功能實體；WiMAX_CSN為WiMAX用戶提供IP連接服務，包含很多功能實體，例如路由器、AAA代理/服務器、用戶數據庫、互聯網關等。
